太原锅炉软化水设备怎么配？树脂更换周期一次性说清-山西汇辰水处理

Q: 太原这边水质偏硬，树脂用量是不是要特意加大？

不是加大，是按硬度重新算。同样 4 吨锅炉，原水 4 mmol/L 和 8 mmol/L 需要的树脂量差一倍。所以报价前一定要有水质检测数据，凭经验拍脑袋配，十有八九会在第一个采暖季出问题。

锅炉房里最容易省钱也最容易出事的地方，是给水处理。水不软化，用不了两三个采暖季，受热面就结上一层垢；结了垢再烧，气耗蹭蹭涨，严重的鼓包、爆管，一停就是整条生产线。

太原锅炉软化水设备怎么配？树脂更换周期一次性说清

这篇文章把锅炉软化水设备的原理、选型算法和树脂更换周期，按实际工程的做法讲一遍。

一、为什么要软化，先看一组代价

水垢的导热系数只有钢材的几十分之一。行业内的经验数据是：受热面结 1mm 水垢，燃料消耗增加约 8%～10%；结到 3mm 以上，不只是费燃料，管壁温度升高会引起金属过热，进而变形、鼓包。

所以软化不是「可提高」项，是锅炉安全运行的前置条件。按 GB/T 1576《工业锅炉水质》的要求，采用锅外水处理的锅炉，给水硬度一般要求控制在 0.03 mmol/L 以内，同时给水 pH 控制在 7.0～9.0。

二、原理：钠离子交换，一句话讲清

软化器里装的是强酸性阳离子交换树脂（常见型号 001×7）。树脂上的钠离子（Na⁺）和水里的钙镁离子（Ca²⁺、Mg²⁺）发生交换——钙镁被树脂抓住，钠被放进水里。钠盐溶解度极高，加热也不会析出结垢，这就是软化。

树脂抓满钙镁之后就「失效」了，需要用浓盐水（NaCl）把钙镁置换出来，重新挂上钠，这个过程叫再生。所以软化器一定是「产水—再生」循环工作，不能不间断出水——这也是选型时要考虑一用一备的原因。

三、选型：三步算出树脂装填量

第 1 步：算补水量

锅炉的软化水用量，不是锅炉蒸发量本身，而是补给水量：

蒸汽锅炉：补水量 ≈ 蒸发量 ×（1 + 排污率）。排污率一般按 5%～10% 计，冷凝水回收率高的系统还要再扣掉回水量。
热水采暖系统：补水量 ≈ 系统循环水量 × 补水率，正常补水率控制在循环量的 1% 以内，老旧管网按 2%～3% 估。

举例：1 台 4 吨/小时蒸汽锅炉，排污率 8%，冷凝水不回收，一天运行 10 小时 → 日补水量约 4 × 1.08 × 10 ≈ 43 吨。

第 2 步：查原水硬度

山西很多地方是地下水，硬度普遍在 300～600 mg/L（以 CaCO₃ 计），山区井水超过 800 mg/L 也不少见。换算：1 mmol/L（以 1/2Ca²⁺ 计）= 50 mg/L（以 CaCO₃ 计）。也就是说 400 mg/L 的原水，硬度是 8 mmol/L。

第 3 步：算树脂体积和周期产水量

公式：

周期产水量（m³）= 树脂装填量（m³）× 工作交换容量（mol/m³）÷ 原水硬度（mmol/L）

强酸性阳离子树脂的工作交换容量工程上一般取 800～1000 mol/m³（新树脂偏高，随使用年限衰减）。

按工作交换容量 900 mol/m³ 计算，不同树脂装填量、不同原水硬度下的周期产水量：

树脂装填量	原水 4 mmol/L	原水 6 mmol/L	原水 8 mmol/L	原水 10 mmol/L
100 L	22.5 m³	15.0 m³	11.3 m³	9.0 m³
200 L	45.0 m³	30.0 m³	22.5 m³	18.0 m³
300 L	67.5 m³	45.0 m³	33.8 m³	27.0 m³
500 L	112.5 m³	75.0 m³	56.3 m³	45.0 m³

用前面的例子验算：日补水 43 吨，原水硬度 6 mmol/L，选 300L 树脂，周期产水 45 m³，刚好一天再生一次。这个节奏比较理想——再生周期控制在 1～2 天一次最经济，太频繁费盐费水，太长则出水硬度容易在末期超标。

四、罐体配置：单罐、双罐还是一用一备

单罐（时间/流量型）：再生时停水，适合有水箱缓冲、可以间断供水的小系统；

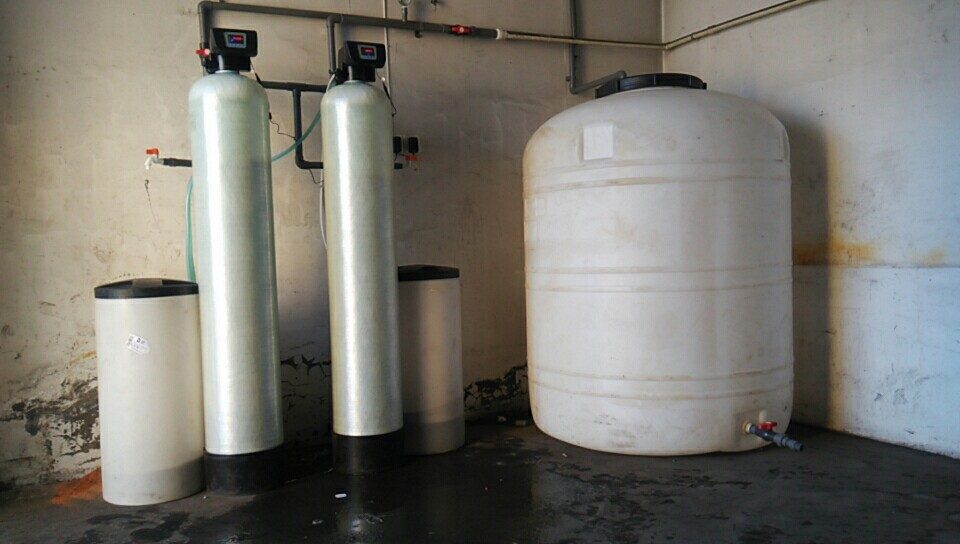

一用一备（双罐并联）：一台产水一台备用，交替再生，供水不间断，是工业锅炉的常规选择；
双罐串联（一二级）：出水硬度更低，用于对水质要求更高的场合。

控制阀分时间型和流量型：时间型按设定天数再生，简单便宜但水质波动时容易浪费或超标；流量型按累计产水量触发再生，用多少水再生多少次，更省盐、出水更稳，工业场合建议直接上流量型。

五、树脂什么时候该换？四个判断标准

树脂不是耗材里的易耗品，但也不是终身件。行业通用经验是 2～3 年，具体到某台设备，看这四个信号：

周期产水量明显下降。同样再生用盐量，产水周期比新装时缩短 30% 以上，说明工作交换容量已衰减。
再生剂耗量上升、效果反而变差。正常再生盐耗约 100～150 g NaCl/mol（理论值 58.5），如果加盐量翻倍还压不住出水硬度，树脂已经老化或中毒。
出水硬度超标且调整无效。排除盐箱缺盐、吸盐管路漏气、控制阀故障后，残余硬度仍 >0.03 mmol/L。
树脂破碎率与颜色。取少量样品观察，破碎颗粒超过 20%、颜色明显发深发黑，或铁中毒后呈红褐色，即需更换。

日常用得细一些，树脂寿命能明显拉长。两个关键保养点：一是盐箱始终保持有固体盐（湿盐贮存，盐层高于水面），盐水浓度接近饱和；二是如果原水余氯偏高（自来水常见），前置活性炭过滤，否则余氯会氧化树脂骨架，导致交换容量不可逆下降。含铁量高的井水要注意铁中毒，可定期用专用树脂复苏剂处理。

六、几个实操提醒

再生方式选逆流。逆流再生比顺流省盐、出水质量好，工业设备上基本是标配。
排污时间要够。再生后的正洗置换不充分，出水氯离子偏高，会加速锅炉腐蚀。
软水箱别做太大也别敞口。软水存放过久会吸收二氧化碳导致 pH 下降，长期敞口还会进灰尘和微生物。
别只看设备价，要看吨水成本。树脂、工业盐、再生自耗水，这三块构成了软水器的主要运行成本，选型合理的话可以压得很低。

常见问题

问：软化之后还需要上反渗透吗？

答：看锅炉参数。低压热水锅炉、普通蒸汽锅炉，软化基本够用；中高压锅炉、对含盐量和电导率有严格要求的场合，需要软化 + 反渗透（甚至后续除盐）组合。判断依据是 GB/T 1576 里对应压力等级的给水标准。

问：树脂刚换完，出水硬度还是偏高，为什么？

答：先查三件事——盐箱是否有盐且盐水饱和、吸盐管路是否漏气（这是最常见的原因）、控制阀吸盐位设置是否正确。三样都正常再考虑布水器堵塞或树脂装填量不足。

问：太原这边水质偏硬，树脂用量是不是要特意加大？

答：不是加大，是按硬度重新算。同样 4 吨锅炉，原水 4 mmol/L 和 8 mmol/L 需要的树脂量差一倍。所以报价前一定要有水质检测数据，凭经验拍脑袋配，十有八九会在第一个采暖季出问题。

作者信息

山西汇辰水处理设备有限公司，位于太原，主营软化水设备、反渗透设备、净水与纯净水生产线、生活污水一体化处理设备，以及软化树脂、滤芯滤料、RO 膜等耗材备件，提供上门设计、安装与售后维护服务。
